Torrkörningsskydd för solvattenpump och kontrollskydd: Den kompletta 2026-guiden

Fråga vilken pumpverkstad som helst vad som dödar mestsolpumparoch du kommer att få ett svar mycket oftare än något annat: att bli torr. En pump som snurrar utan vatten förlorar sin kylning, sin smörjning och sin motor på några minuter - ibland sekunder. Den goda nyheten är att torrkörning också är det mest förebyggbara felet i hela systemet. Nästan alla moderna solpumpskontroller levereras med inbyggt skydd; problemet är att de flesta användare aldrig kopplar upp det ordentligt, ställer aldrig in tröskelvärdena och förstår aldrig vad larmet säger till dem. Den här guiden förklarar hur torrkörningsskydd och kontrollskydd faktiskt fungerar, hur man kopplar dem korrekt och hur man felsöker de larm som stoppar en pump i fält. Taizhou Lead Pump Co., Ltd. bygger solpumpar från 220 W till 15 000 W – både pumparna och styrenheterna – så detta är skrivet från fabriksgolvet, inte från en produktbroschyr.

1. Varför Dry Run är mördaren nummer ett

En dränkbar pump lever i vatten av en anledning. Vattnet runt den gör tre jobb samtidigt: det kyler motorn, det smörjer lager och tätningar och transporterar bort värme. När vattennivån sjunker och pumpen fortsätter att gå stannar alla tre i samma ögonblick. En torrgående motor kan nå skadliga temperaturer på under en minut, och en solpump – som ofta går obevakad hela dagen – har ingen operatör som står bredvid den för att slå på strömbrytaren.

I solsystem finns det tre vanliga orsaker till torrgång:

· Brunnavdrag — pumpen levererar mer än brunnen kan fylla på, så vattennivån sjunker under intaget.

· Låg vattennivå — säsongsbunden torka, eller en tank/flodkälla som töms snabbare än förväntat.

· Förlust av primer (ytpumpar) — luft kommer in i sugledningen, pumpen snurrar på luft och överhettas.

Eftersom en solpump går när det är solljus kan en torrkörning lätt pågå i timmar innan någon märker det. Det är därför skydd inte är valfritt – det är det enskilt viktigaste tillbehöret i systemet.

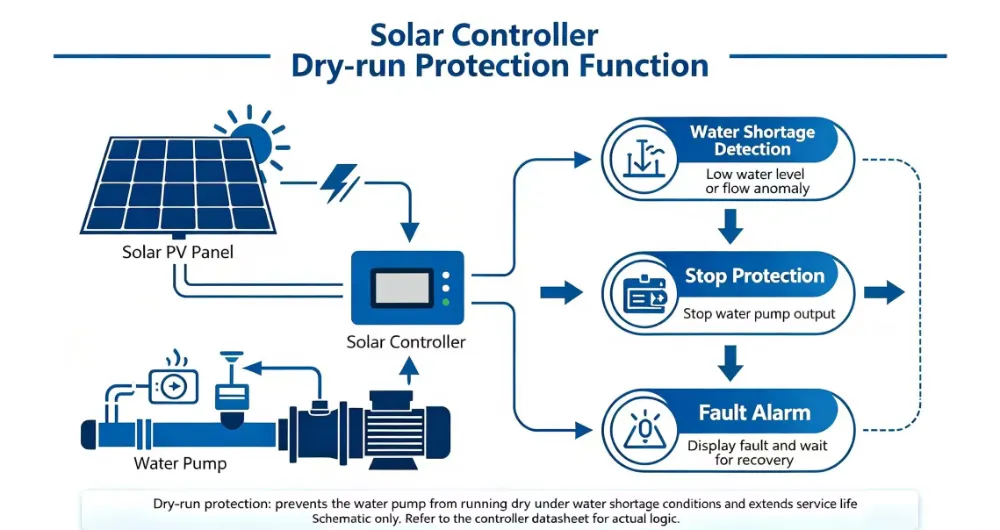

2. Hur en Solar Pump Controller upptäcker torrkörning

En torrkörningshändelse behöver ingen speciell sensor för att upptäcka. Styrenheten kan redan "se" den genom motorns elektriska beteende. De flesta Lead Pump-styrenheter använder en eller flera av följande metoder:

Den smarta delen är "auto-restart"-logiken. När regulatorn löser ut på torrkörning stannar den inte bara och ger upp. Den väntar ett visst intervall (vanligtvis 5, 15, 30 eller 60 minuter), och försöker sedan igen. Om vattnet har kommit tillbaka, återupptas pumpen automatiskt — ingen manuell återställning, ingen slösaktig resa till brunnen. Om inte, skyddar den pumpen och väntar igen. Denna cykel upprepas tills vattnet är tillbaka.

3. Den fullständiga skyddslagerkakan

Torrkörning är bara ett av hotensolpumpansikten. En väldesignad kontroller staplar flera skyddslager:

4. Vattennivåkontroll — den direkta metoden

Elektronisk torrkörningsdetektering reagerar efter att pumpen börjar gå torr. Vattennivåkontroll är bättre: den stoppar pumpen innan det händer. Det finns två vanliga metoder, och båda är vanligtvis kopplade rakt in i regulatorns nivåterminaler.

Flottöromkopplare (flottöromkopplare / kulflottör)

En mekanisk flottör rider på vattenytan. När nivån faller under börvärdet öppnas (eller stängs) kontakterna och styrenheten stoppar pumpen. Flottörer är billiga, robusta och lätta att förstå. Använd en ner i brunnen för en lågnivåavstängning och en i tanken för en högnivåavstängning så att tanken inte kan svämma över.

Elektroder / sonder

Två eller tre rostfria sonder sänks till önskat urskärningsdjup. Vatten slutför en lågspänningskrets mellan dem; när nivån sjunker och kretsen går sönder stannar pumpen. Sonder har inga rörliga delar, så de passar smutsigt eller skräktungt vatten där en flottör kan fastna.

På Lead Pump-styrenheter är nivåingången normalt lågspänning (säker att röra vid) och konfigurerbar som antingen "nära att köra" eller "öppen för att köra" beroende på din ledning. Oavsett vilken metod du använder ger en fast nivåbrytare plus styrenhetens elektroniska torrkörningsdetektering dig två oberoende lager av skydd - bältet och hängslen som håller en obevakad solpump vid liv.

5. Skydda pumpen vid vattenkällan

Elektronik kan bara göra så mycket. En stor del av "torrkörningsproblemen" är egentligen installationsproblem vid själva brunnen.

· Sätt in pumpen tillräckligt djupt. Intaget bör ligga en bra bit under den lägsta förväntade dynamiska vattennivån, med marginal för säsongsmässig neddragning.

· Tänk på insugningsfrigången. Lämna en förnuftig lucka ovanför brunnsbotten så att sand och sediment inte sugs in.

· Matcha pumpen till brunnsutbyte. Om pumpen är större än vad brunnen kan ladda upp kommer den att dra ner brunnen och snubbla ut skyddet hela dagen – storlek för återvinningshastighet, inte bara för toppbehov.

· Se dragningen på sommaren. En brunn som klarar den våta årstiden kan komma till korta under den torra årstiden; sänk ner den utskurna sonden eller ställ in ett högre torrkörningsintervall.

· För ytpumpar, håll sugledningen lufttät. Eventuellt luftläckage bryter primer och efterliknar en torrkörning.

6. Skydda pumpen elektriskt

Solpumpar sitter ofta i slutet av en lång kabeldragning - särskilt dränkbara enheter, där arrayen är på ytan och pumpen är hundratals meter ner i borrhålet. Det avståndet introducerar två problem värda att designa för från dag ett:

· Spänningsfall. Tunn eller för lång kabel stjäl spänning tyst; pumpen ser mindre än vad matrisen producerar och går långsamt eller på gränsen till underspänningsskydd. Storlek på ledaren generöst och håll körningarna så korta som möjligt.

· Överspänning och blixtnedslag. Långa panel-till-kontroller-körningar plockar upp inducerade spikar. Montera en överspänningsavledare vid regulatorn, jorda pumphuset och panelramarna och håll ordning på arrayledningarna.

· Rätt polaritet och täta terminaler. Omvänd polaritet är det vanligaste installationsfelet; kontrollera två gånger före den första uppstarten och dra åt varje terminal ordentligt.

En dedikerad artikel om kabeldimensionering och spänningsfallsberäkning försolpumparkommer; för närvarande är regeln enkel — underdimensionera aldrig kabeln för att spara lite koppar, eftersom förlusten betalas varje solig timme under hela systemets livstid.

7. Låt inte överdimensionering besegra ditt skydd

Paradoxalt nog är en överdimensionerad pump en vanlig orsak till att skyddet löser ut konstant. Om pumpen är mycket starkare än brunnen kan försörja, drar den ner vattennivån inom några minuter, torrkörningsskyddet sätter igång, brunnen återhämtar sig långsamt och cykeln upprepas - pumpen ägnar eftermiddagen åt att snubbla istället för att pumpa. Korrigeringen är inte att inaktivera skyddet (gör aldrig det) utan att:

· Välj en modell vars flöde matchar brunnens realistiska laddningshastighet.

· Använd en drivenhet med variabel hastighet/MPPT så att pumpen saktar ner istället för att stanna när nivån sjunker.

· Ställ in ett längre intervall för automatisk omstart så att brunnen hinner återhämta sig mellan försöken.

· Lägg till en lagringstank och kör pumpen för att fylla tanken, istället för att försöka matcha efterfrågan direkt.

8. Felsökning: Läsa larm

Felkoder varierar beroende på styrenhetsmodell. Behåll alltid styrenhetens manual med installationsprotokollet och fotografera ledningarna innan du rör vid något. Om du är osäker, skicka koden och en kort video till fabriken — Lead Pump stödjer kunder på kinesiska, engelska och franska.

9. En enkel skyddschecklista

· Torrkörningsdetektering aktiverad, med ett realistiskt intervall för automatisk omstart valt.

· Utskuren sond eller flottör på låg nivå monterad i brunnen.

· Högnivåavstängningsflotta monterad i lagringstanken.

· Pumpen inställd under lägsta säsongsvattennivå, med marginal.

· Kabeln har rätt storlek för körningen; terminaler åtdragna.

· Överspänningsavledare monterad; pump och panelramar jordade.

· Controller skuggad och ventilerad.

· Pumpflödet matchade brunnens återvinningshastighet.

· Manuell och felkodslista lagras nära installationen.

10. Vanliga misstag

· 1. Inaktivera torrkörningsskydd eftersom det fortsätter att snubbla – åtgärda orsaken istället, aldrig skyddet.

· 2. Att köpa en för stor pump för en svag brunn och sedan bekämpa resorna hela säsongen.

· 3. Montera aldrig en nivåbrytare, förlita dig endast på elektronisk detektering.

· 4. Ställ in utskärningsproben för högt så att pumpen stannar medan det fortfarande finns mycket vatten.

· 5. Underdimensionera kabeln så att underspänningsskyddet löser ut på eftermiddagen.

· 6. Lämna styrenheten i full sol och skyller på pumpen för överhettning.

· 7. Inget överspänningsskydd på en lång, exponerad panelkörning.

· 8. Starta pumpen innan du kontrollerar vattennivån efter en lång torrperiod.

11. Vanliga frågor

F: Kan jag köra en solpump utan torrkörningsskydd?

S: Tekniskt sett ja, praktiskt taget aldrig. En torrkörning kan förstöra en motor på några minuter, ochsolpumparspringa utan uppsikt. Varje Lead Pump-styrenhet inkluderar torrkörningsdetektering — koppla alltid upp den och aktivera den.

F: Vad gör pumpen när torrkörningsskyddet löser ut?

S: Den stannar, väntar ett visst intervall (ofta 5–60 minuter) och startar sedan om automatiskt för att testa om vattnet har kommit tillbaka. Om inte, skyddar den pumpen igen och väntar. Ingen manuell återställning behövs.

F: Behöver jag både en flottörbrytare och elektronisk torrkörningsdetektering?

A: Helst, ja. Nivåbrytaren stoppar pumpen innan den går torr; den elektroniska detekteringen är en back-up för när nivån sjunker snabbare än förväntat. Två oberoende lager är säkrare än ett.

F: Varför slår min pump ut skydd varje eftermiddag?

S: Nästan alltid eftersom pumpen är större än brunnens återvinningshastighet, så den drar ner brunnen. Ändra storlek på pumpen, sakta ner den med en regulator med variabel hastighet eller förläng omstartsintervallet – inaktivera inte skyddet.

F: Hur vet jag om en tripp var torrkörd eller underspänning?

S: Felkoden eller villkoren säger dig. Torrkörning sker vanligtvis när vattennivån är låg eller efter lång pumpning; underspänning uppträder vanligtvis på eftermiddagen eller vid en lång kabeldragning. Felsökningstabellen ovan kartlägger symptom till orsaker.

F: Fungerar skyddet på samma sätt på AC/DC hybridpumpar?

A: Ja. Hybridpumpar behåller samma kontrollskydd - torrkörning, över-/underspänning, överström och övertemperatur - och växlar helt enkelt mellan solenergi och nät-/generatoringång.

F: Vilka certifieringar och garantier erbjuder du?

S: CE-, RoHS- och ISO 9001:2015-certifiering, med 2-års garanti på pumphuset och 1-års styrenhetsgaranti - felaktiga enheter byts ut (FOB Kina, inga frågor).

F: Kan jag beställa ett prov först?

S: Ja — 1 till 5 enheter för testning. Grossistförsäljningen är 50+ enheter per modell, och OEM börjar på 50 enheter per modell med anpassat varumärke, förpackning och spänning/frekvens.
