A solpumpssystemsäljs vanligtvis på två nummer: pumpens huvud och dess flöde. Sedan installeras den och en tredje siffra avgör tyst om den någonsin fungerar som annonserat - kabeln. Underdimensionerad kabel är ett av de vanligaste och minst diagnostiserade felen vid solpumpning. Arrayen är bra, pumpen är bra, kontrollern är bra, och ändå går pumpen långsamt, snurrar på underspänning vid middagstid eller startar inte alls tidigt på morgonen. Boven är ofta några volt förlorade i en lång, tunn tråd.

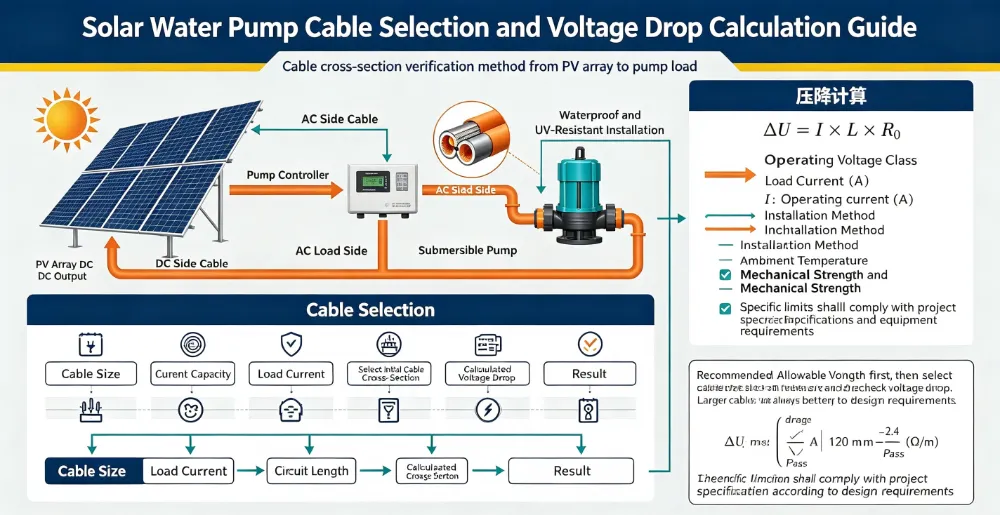

Den här guiden tar upp hela ämnet i praktiska termer: hur spänningsfallet fungerar, hur mycket är acceptabelt, vilken kabelstorlek bär vilken ström, hur man dimensionerar ett drag steg för steg med utförda exempel och installationsdetaljerna som avgör om kabeln överlever tio år i ett borrhål. Det är skrivet av ingenjörsteamet på Taizhou Lead Pump Co., Ltd., som bygger solpumpar och styrenheter från 220 W till 15 000 W.
Till skillnad från en nätdriven pump är en solcellspump akut spänningskänslig. En nätpump som matas på 230 V kan tolerera ett 10 V-fall utan att någon märker det. En 96 V DCsolpumpsom tappar 10 V har förlorat mer än 10 % av sin strömförsörjning, och styrenhetens MPPT-fönster, dess starttröskel och dess underspänningsskydd börjar alla att fungera fel.
Det finns tre separata konsekvenser av att få kabeln fel:
· Förlorade pumptimmar. Pumpen behöver en lägsta spänning för att starta. Spänningsfallet pressar den tröskeln senare på morgonen och tidigare på eftermiddagen, så att du tappar dagens mest produktiva kanter.
· Förlorat flöde vid topp. Motorer som körs under nominell spänning drar mer ström för samma belastning, går varmare och levererar mindre vatten - det klassiska klagomålet "det fungerar, men inte som databladet".
· Besvärliga resor och kort livslängd. Underspännings- och överströmsskydd löser ut upprepade gånger; varje tripp är en start-stopp-cykel, och varje cykel sliter på motorn, tätningarna och styrenhetens kondensatorer.
Kabelval är alltid en kompromiss mellan två oberoende gränser, och du måste uppfylla båda.
Spänningsfall (prestandagräns)
Varje meter koppar har motstånd. Ström som flyter genom den tappar spänning i proportion till strömmen, längden och motståndet per meter. Spänningsfall skadar inte någonting i sig, men det svälter ut motorn — det här är gränsen som avgör om systemet fungerar.
Ampacity — strömförande kapacitet (säkerhetsgräns)
En ledare som bär för mycket ström för sitt tvärsnitt överhettas. I ett borrhål är kabeln buntad med fallröret, ofta inuti ett hölje, utan luftflöde - värme kan inte komma ut. Överhettning försämrar PVC-isolering, och försämrad isolering i vatten är hur en pump blir en död kortslutning. Detta är gränsen som avgör om systemet är säkert.
En kabel som klarar spänningsfallstestet kan fortfarande misslyckas med ampacitetstestet, och vice versa. Räkna alltid ut båda och välj sedan den större storleken.
För en tvåtråds DC-krets - vilket är vad de flestasolpumparrayer och många pumpmatningar är — spänningsfallet är:
VD (V) = 2 × L × I × ρ ÷ A
· L = enkelriktad kabellängd i meter (de två står för returledaren)
· I = ström i ampere
· ρ = resistivitet för koppar ≈ 0,0175 Ω·mm²/m vid 20 °C (använd 0,020 för varma kablar och konservativ design)
· A = ledarens tvärsnitt i mm²
För trefas AC blir samma idé VD = √3 × L × I × ρ ÷ A; för enfas AC använd tvåtrådsformeln med effektfaktorn inkluderad.
Hur mycket dropp är acceptabelt? Branschkonventionen, och den vi designar till, är:
|
Kretssektion |
Rekommenderat maximalt fall |
Varför |
|
Array → styrenhet (DC) |
≤ 3 % |
Håller styrenhetens ingång i dess MPPT-fönster |
|
Styrenhet → pump (DC eller AC) |
≤ 3 % |
Håller motorspänningen nära nominell, skyddar start |
|
Totalt system |
≤ 5 % |
Utöver detta försvinner flöde och tillförlitlighet snabbt |
|
Varje enskild löpning över 100 m |
≤ 3 %, och kontrollera ampaciteten två gånger |
Långa löpturer är där alla förluster lever |
Två praktiska regler följer. Beräkna först alltid på den högsta ström som kabeln någonsin kommer att se - vanligtvis pumpens maximala inström vid full belastning, inte dess märkström. För det andra, lägg till 10–20 % marginal om kabeln blir varm, buntas ihop med andra kablar eller sitter i direkt sommarsol.
Metrisk mm² är standarden på de flesta exportmarknader; Nordamerikanska köpare tänker i AWG. De ungefärliga ekvivalenterna och typisk kopparampacitet (PVC-isolering, 30 °C omgivning, enkelkabel i fri luft) är:
|
mm² |
≈ AWG |
Typisk kapacitet (A) |
Typisk användning |
|
1.0 |
18 |
10–12 |
Endast styr- och signalledningar |
|
1.5 |
16 |
14–17 |
Korta sensor-/flottörkörningar, små ytpumpar |
|
2.5 |
14 |
19–24 |
Små DC-pumpar, korta droppar |
|
4 |
12 |
26–32 |
1–1,5 kW yt- och grunda brunnspumpar |
|
6 |
10 |
34–41 |
2,2 kW enfas, medelstora körningar |
|
10 |
8 |
46–57 |
3–4 kW, längre borrhålsfall |
|
16 |
6 |
62–76 |
5,5 kW klass, djupa brunnsmatningar |
|
25 |
4 |
80–101 |
7,5–11 kW, långa körningar |
|
35 |
2 |
95–125 |
15 kW klass, huvudmatare |
Ampacity siffror är vägledande — bekräfta alltid mot kabeltillverkarens datablad för din isoleringstyp och installationsmetod. För dränkbar kabel buntad i ett borrhål, tillämpa en nedstämplingsfaktor på ungefär 0,8; för kablar i ledning eller i varmt takutrymme, 0,7–0,8. När den nedställda siffran är nära din last, gå en storlek upp.
Tabellen nedan visar spänningsfall i volt för varje 10 m av envägskopparkörning, tvåtrådskrets, vid 20 °C. Den är oberoende av systemspänningen, så du kan använda den för 48 V, 96 V, 220 V eller 380 V system — jämför bara resultatet med din tillåtna procentandel.
|
Kabel (mm²) |
10 A |
20 A |
30 A |
50 A |
|
1.5 |
2.33 |
4.67 |
7.00 |
11.67 |
|
2.5 |
1.40 |
2.80 |
4.20 |
7.00 |
|
4 |
0.88 |
1.75 |
2.63 |
4.38 |
|
6 |
0.58 |
1.17 |
1.75 |
2.92 |
|
10 |
0.35 |
0.70 |
1.05 |
1.75 |
|
16 |
0.22 |
0.44 |
0.66 |
1.09 |
|
25 |
0.14 |
0.28 |
0.42 |
0.70 |
|
35 |
0.10 |
0.20 |
0.30 |
0.50 |
Läs det så här: en 4 mm² kabel som bär 20 A tappar 1,75 V per 10 m. Över en 60 m enkelriktad löpning som är 10,5 V — bra på ett 380 V-system (2,8 %), dödligt på ett 96 V-system (10,9 %).
Använd denna sekvens för varje löpning, varje gång:
· Steg 1 — Fastställ systemspänningen. Nominell DC-bussspänning för DC-system, eller fasspänning för AC.
· Steg 2 — Hitta den maximala strömmen. Använd pumpens maximala inström vid full belastning från typskylten eller databladet. För array-till-controller-körningar, använd array-kortslutningsström × 1,25.
· Steg 3 — Mät den verkliga envägslängden. Inkludera det vertikala fallet i borrhålet, det horisontella loppet till arrayen och 2–3 m slack i varje ände. Uppskatta inte från en platsplan.
· Steg 4 — Ställ in tillåtet fall. 3 % av systemspänningen för varje sektion, 5 % totalt.
· Steg 5 — Lös för A: A = 2 × L × I × ρ ÷ VD_tillåten. Runda uppåt till nästa standardstorlek.
· Steg 6 — Kontrollera ampaciteten, tillämpa nedstämpling och kontrollera jord-/jordledaren. Om du är osäker, gå en storlek upp - kostnadsskillnaden är trivial bredvid en misslyckad pump.
Exempel A — 1,5 kW likström dränkbar, 96 V-system, 60 m enkelriktad
Maximal pumpström 15,6 A. Tillåtet fall 3 % av 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². Nästa standardstorlek är 16 mm². Kontrollampacitet: 16 mm² är märkt runt 62–76 A, nedsänkt till cirka 55 A i ett borrhål — långt över 15,6 A. Resultat: 16 mm², bekvämt inuti 3 %.
Exempel B — 2,2 kW AC enfas ytpump, 220 V, 50 m enkelriktad
Ström ≈ 10 A. Tillåtet fall 3 % av 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². Nästa standardstorlek är 4 mm², vilket ger ett fall på cirka 1,75 V (0,8 %) — en god marginal för en motor som startar under belastning. Resultat: 4 mm².
Exempel C — 7,5 kW trefas dränkbar, 380 V, 120 m enkelriktad
Ström ≈ 15 A. Tillåtet fall 3 % av 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². Spänningsfallet säger 6 mm², men en 15 kW-klass borrhålsinstallation anger normalt 10 mm² för mekanisk robusthet och framtida omvärdering. Resultat: 10 mm² — kapaciteten och praktiska kontroller vinner över minimiberäkningen, vilket är normalt på djupa brunnar.
De flesta installationer har två distinkta kabeldragningar och de misslyckas av olika anledningar.
Array → styrenhet
Denna körning är exponerad: på ett tak, på ett markfäste, över ett fält. Den bär arrayens fulla ström vid arrayens spänning. Prioriteringar är UV-klassad isolering, mekaniskt skydd mot gnagare och trimmare, korrekt polaritet och en DC-isolator vid styrenheten. Använd solcellskabel (H1Z2Z2-K eller motsvarande) istället för vanlig byggtråd.
Styrenhet → pump
Denna körning är nedgrävd i ett borrhål, permanent våt och omöjlig att ersätta utan att dra i pumpen. Prioriteringar är en ordentlig dränkbar droppkabel med en kontinuerlig vattentät mantel, ett starkt fysiskt stöd (kabeln måste hänga från en dragavlastning, aldrig från sina egna ledare) och värmemedveten nedstötning. Om du ska överspendera någonstans i systemet, överspendera här.
Vid långa arraykörningar är ett annat alternativ att höja arrayspänningen och trappa ner den vid styrenheten: dubblering av spänningen halverar strömmen och förlusterna faller med strömkvadrat. Det är därför 96 V och 192 V DC-system är vanliga på djupare brunnar.
· Använd en sammanhängande längd. Varje skarv i ett vått borrhål är en framtida felpunkt. Om en skarv är oundviklig, använd en lämplig nedsänkbar skarvsats, inte tejp.
· Stöd kabeln oberoende. Kabelbindare var 2–3 m till fallröret, plus ett dragavlastande grepp upptill. Ledarna får aldrig bära kabelns vikt.
· Lämna en tjänsteslinga. 2–3 m slack vid brunnshuvudet och vid regulatorn sparar ett återdrag under driftsättningen.
· Håll kabeln borta från pumpintaget. Dra den rakt uppför röret, platt tejpad, bort från sugområdet.
· Respektera böjradien. Snäva böjar spricker isolering; Följ tillverkarens minsta radie, vanligtvis 6–10× kabeldiameter.
· Slipa och limma ordentligt. Jorda pumphuset och styrenhetens hölje enligt lokal kod; på en flytande solpanel, bind även ramarna.
· Skydda mot blixtnedslag. Långa seriekörningar plockar upp inducerade toppar; montera en DC-överspänningsavledare vid regulatorn och håll jordledningen kort och rak.
· Märk båda ändarna. Ett kabelschema tejpat inuti styrenhetens hölje sparar timmar för nästa tekniker.
· Sortera på märkström istället för maximal inström – kabeln är marginell precis när det är viktigt.
· Mäta brunnsdjupet och glömma den horisontella löpningen till arrayen, som ofta är längre.
· Använda byggtråd i ett borrhål eftersom det var på lastbilen. Vanlig PVC överlever inte permanent nedsänkning.
· Välja aluminium för att spara pengar på en 40 m DC-körning och sedan undra varför spänningskollapsen är värre.
· Ignorera temperatursänkning. En kabel klassad 41 A i fri luft kan bära 30 A i ett buntat borrhål.
· Skarva mid-drop med isoleringstejp. Vatten hittar alltid fogen.
· Dra pumpkabeln och arraykabeln i samma ledning utan att kontrollera nedstämpling för båda.
· Låter kabeln hänga från sina egna ledare så att kopparn sakta sträcker sig och motståndet stiger.
|
Symptom |
Trolig kabelorsak |
Vad ska man göra |
|
Pumpen startar sent och stannar tidigt |
Spänningsfallet äter upp startmarginalen |
Mät spänningen vid styrenheten och vid pumpen; jämför med tabellen ovan |
|
Underspänningslarm vid middagstid |
Understor arraykörning eller dålig anslutning |
Kontrollera varje terminal för värme och vridmoment; räkna om körningen |
|
Flöde lägre än kurvan förutsäger |
För stort fall vid full last |
Logga spänning och ström tillsammans vid toppsol |
|
Kabelvarm eller lukt av het plast |
Ampacity överskriden eller en lös terminal |
Stoppa pumpen, isolera, inspektera och ändra storlek |
|
Upprepade besvärsresor endast under varma dagar |
Temperaturnedstämpling tillämpas inte |
Värdera om kabeln för 50–60 °C eller gå upp en storlek |
|
Styrenheten fungerar, pumpen inte |
Trasig ledare eller vatten i en skarv |
Isolationsresistanstest mot jord; inspektera skarven |
|
Spänningen fin vid arrayen, låg vid pumpen |
Lång tunn kabel |
Ändra storlek på droppkabeln; överväga en högre systemspänning |
|
Slumpmässiga resor efter regn |
Vatten tränger in i en led eller körtel |
Avsluta igen med ett lämpligt nedsänkbart kit och testa igen |
· Envägslängd mäts och registreras, inte uppskattad
· Maximal ström hämtad från databladet, med 1,25 faktor tillämpad där det är relevant
· Spänningsfall beräknat för varje avsnitt, och totalt under 5 %
· Ampacity kontrollerad med temperatur och buntnedsättning
· Kabeltyp klassad för miljön (UV för array, dränkbar för borrhål)
· Inga skarvar under vattenlinjen; varje skarv använder ett nedsänkbart kit
· Kabelstödd var 2–3:e m och avlastad vid brunnshuvudet
· Isolationsmotstånd mot jord uppmätt och registrerat före första start
· Jordkontinuitet och polaritet verifierad
· Kabelschema och as-built längder kvar inuti kontrollern
A: Ja — spänningsfallet skalar med längden, så en 10 m körning tolererar en mycket mindre ledare än en 100 m körning. Men gå aldrig under ampacitetskravet och aldrig under 1,5 mm² för något som bär motorström.
S: Det spelar roll, men mindre dramatiskt, eftersom nätspänningen är högre och den procentuella förlusten är mindre. Samma 3%-regel gäller, och motorstart är fallet att kontrollera.
S: Det finns ingen fast gräns; det finns en gräns för kostnaden. Utöver cirka 150–200 m blir kabeln som behövs för att hålla 3 % dyr, och att höja systemspänningen är vanligtvis billigare än att köpa koppar.
A: Inte nödvändigtvis. Det är vanligt och vettigt att använda en tyngre kabel för den djupa borrhålssektionen och en lättare ovan jord, förutsatt att varje sektion beräknas separat.
S: I svagt ljus är arrayspänningen redan nära starttröskeln; varje kabelfall trycker ner den. Att förbättra array-to-controller-körningen fixar det vanligtvis.
S: För fasta matare med stor sektion, ja, med korrekta klackar och antioxidantförening. För dränkbar kabel, nej - använd koppar.
S: Isolationsresistans mot jord (vanligtvis >100 MΩ vid 500 V för en ny kabel), kontinuitet på varje kärna och en polaritetskontroll. Registrera avläsningarna; de är din baslinje för framtida felsökning.
S: Ja — ovanför vattenlinjen, i en ordentlig IP68-kapsling med dragavlastning på båda sidor. Under vattenlinjen, använd en nedsänkbar skarvsats eller gör det inte alls.
Kabel är den billigaste delen av ett solcellspumpsystem och det är lättast att göra fel. Två beräkningar - spänningsfall mot 3% / 5%-regeln och ampacitet mot den nedställda tabellen - förhindrar nästan alla kabelrelaterade fel i fältet. Gör dem innan pumpen går ner i hålet, registrera siffrorna, och systemet kommer fortfarande att leverera sitt nominella flöde år tio.
